DTSF601型三相四线多费率电能表

1.1 概述

DTSF601/DSSF601型三相电子式多费率电能表是为了适应我国电网改造，开发的电能计量管理仪表，具有较高的准确性和可靠性，采用国际先进的超低功耗大规模集成电路技术和SMT工艺制造的高新技术产品。关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命，数据显示采用大屏幕汉字显示液晶，便于抄表，可满足用电大户，变电所等较高要求场合的电能计量。

该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能；可进行4种费率、两套时段表、每套时段具有最大8个时段表、2套时区表、每套时区具有最大14个时区、12位表号等设置，并具有电能测试脉冲输出。

其性能指标符合GB/T 17215.321—2008 《交流电测量设备 特殊要求-第21部分静止式有功电能表（1级和2级）》和GB/T 15284—2002《多费率电能表 特殊要求》的各项技术要求。通讯规约符合《DL/T645-2007多功能电能表通信协议》及用户提出的特殊通信要求。

1.2 型号规格及技术指标

l 型号规格

l 参比频率：50Hz

l 起动电流：在参比电压、参比频率及功率因数为1.0的条件下，直接接入式负载电流为0.004Ib(1级)、0.005Ib(2级)，经电流互感器接入式负载电流为 0.002In(1级)、0.003In(2级)，仪表能起动，并连续计量电能。

l 潜动：电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

l 外型尺寸：248mm×170mm×79mm

l 重量：约1.8kg

l 电气参数

l 费率工作参数

l 气候条件

l 技术参数

1.3 工作原理

三相电子式多费率电能表工作原理如图所示：

工作原理框图

电能表工作时，电压、电流经取样电路分别取样后，由电能处理专用集成电路经乘法运算后，送到CPU进行处理，最后，CPU将处理过的数据根据需要送至显示部分、通讯部分等输出设备。

二、外形说明及安装

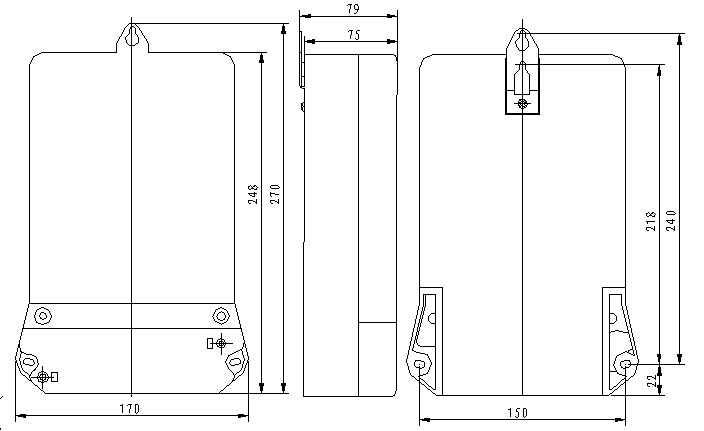

2.1 安装尺寸图（单位:mm）

电能表安装尺寸图

2.2液晶显示屏内容

液晶显示符号说明

 2.3电表的安装及接线

2.3.1 电能表在出厂前经检验合格并加铅封。安装使用前，应检查铅封是否完好，铅封完好即可安装使用，对无铅封或贮存期过久的电能表，应请有关部门重新检验后，合格的可安装使用。

2.3.2 电能表安装在室内通风干燥的地方，用三个螺钉固定，按安装尺寸图所示的安装尺寸在底板上先钻好孔，底座应固定在坚固、耐火、不易震动的物体上，确保安装使用安全、可靠，在有污秽或可能损坏电表的场所，电能表应用保护柜保护。

2.3.3 电能表应按接线图正确接线。接线端钮盒的引入线建议使用铜线或铜接头，端钮盒内螺钉应拧紧，避免因接触不良或引线太细发热而引起烧毁。

2.3.4 端子接线图（仅供参考，具体见端盖反面接线图）

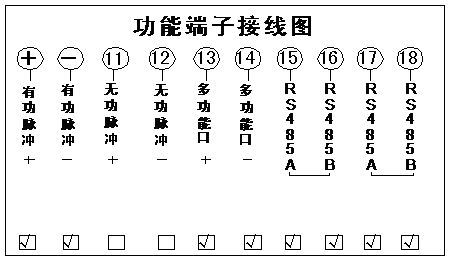

1）功能端子接线图

2）三相四线电源端子接线图

电流互感式

 3×220/380V  3×1.5(6)A

直  接  式

 3×220/380V  ≥3×5(20)A

电流、电压互感式

 3×57.7/100V  3×1.5(6)A

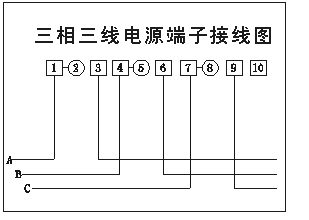

3）三相三线电源端子接线图

电流、电压互感式

 3×100V  3×1.5(6)A

直  接  式

 3×380V  ≥3×5(20)A

电流互感式

 3×380V  3×1.5(6)A

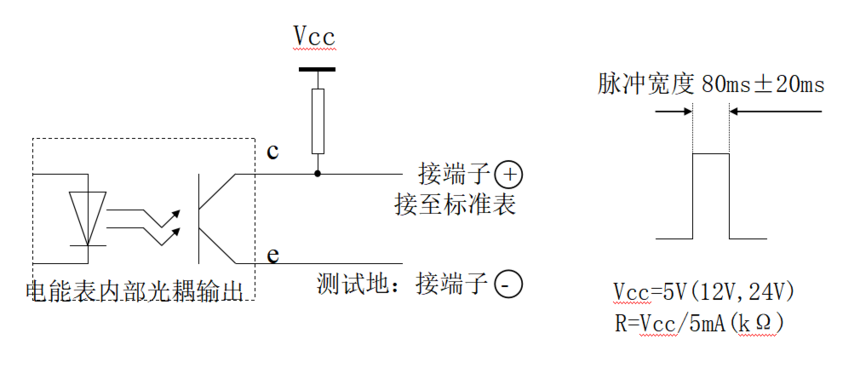

4）测试口示意图

三、功能说明

3.1 电能计量功能

3.1.1 正向、反向有功电能计量

3.1.2 电能计量记录内容

   a. 可记录当前组合有功总电能及各费率总电能

b. 可记录当前正向有功总电能及各费率电能

　 c. 可记录当前反向有功总电能及各费率电能

　 d. 可记录上12个月组合有功总电能及各费率电能

   e. 可记录上12个月正向有功总电能及各费率电能

f. 可记录上12个月反向有功总电能及各费率电能

　 g. 可记录12次定时冻结时间及冻结正向总电能、反向总电能及各费率电能

　 h. 可记录12次瞬时冻结时间及冻结正向总电能、反向总电能及各费率电能

3.2 复费率功能

年时区数：电能表最多能运行的时区。此表共有2套时区表，每套时区表将全年分成14个时区，实现分时区计量，各个时区可采用的不同的日时段表。时区按照设定的切换日切换。

日时段数：电能表每天最多能运行的日时段。此表有2套时段表，每套时段表最多可以设置14个时段，如果只有4个时段，那么将日时段表的第5个以下的时段的开始时间及其费率号全部设定为第4个时段表相同的时间及费率号。

日时段表数：电能表最多能运行的日时段表号数。其值为8，可编辑8个日时段表。

日时段表号：编程时用来表示电表运行在第几日时段表，用1-8表示。

费率数：电能表最多能切换的费率号数，其值为4。如将时段表设置错误，费率号的计算将出错，此时电能累加到尖费率中。

费率号：编程时用来表示电能表运行在何种费率，用1、2、3、4表示。通常1代表尖费率，2代表峰费率，3代表平费率，4代表谷费率。

多时区编程说明：电能表最多可编设2套时区表，每套时区表中有14个时区，每时区采用的日时段表号(1-8)可单独设置。如不要求分时区计量，可将任意设置14个时区的起始日期，并将8个日时段表进行同样的设置。默认设置5月1日是第一时区开始，采用第一套日时段表，10月1日开始是第二时区，也采用第一套日时段表。

日时段表编程说明：电能表每天最多能运行14日时段，如果只要运行4个时段，那么将相应日时段表的第5个以下的时段的开始时间及其费率号全部设定为第4个时段的开始时间及费率号。时段的设置从低时间段开始依次设置。最小的时段是一分钟。

    注：1）各种费率参数必须仔细设置，否则仪表不能正确累加各个费率的电能。

2）液晶实时显示当前所处的费率时段。

3.3 数据显示功能

3.3.1循环显示功能

电能表可实现参数轮显，轮显的参数(不超过40项)和时间可预先设置，循环显示的顺序也可任意设置。具体设置如下：

循显每屏时间：电能表轮显每屏显示的时间。可设为1～99秒，当设为0时，电能表将作1秒处理。

循环显示屏数：电能表可设置循环显示时的屏数1～40屏，当设为0或1时,电能表将无循环显示功能。直接显示循环显示项所设置的第一屏内容。

3.3.2 按键显示功能

按键显示功能是指通过按查询键，电能表按预先设置的按键显示内容依次显示数据项的功能。当查询按键按下，电能表将显示某项数据参数，该数据一直显示30秒，除非按键再次被按下，电能表则显示下一项数据，若再无按键操作，30秒后电能表将自动退出按键显状态，进入循环显示状态。具体设置如下：

循环显示屏数：电能表可设置按键显示屏数1～40屏，当设为0时,电能表将作1屏处理

3.4编程、事件清零、电量清零、广播校时及停电记录功能

3.4.1 编程记录功能。电能表可记录总的编程次数，并能记录最近1～10次编程按键按下后所进行的编程操作的发生时间、编程操作员号及编程按键按下后的最后10项编程内容。

3.4.2 事件清零记录功能。电能表可记录总的事件清零次数，并能记录最近1～10次事件清零发生时间、事件清零操作员号及事件清零内容。

3.4.3 电量清零记录功能。电能表可记录总的电量清零次数，并能记录最近1～10次电量清零发生时间、电量清零操作员号、清零前正向总电量及清零前反向总电量。

3.4.4 校时可分为普通校时和广播校时。电能表可记录总的广播校时次数及最近1～10次广播校时前时间及广播校时后时间。当电能表处于编程允许状态，通过改变掌上电脑的时钟来设置电能表时钟的方法称为普通校时，具体操作见“掌上电脑操作说明”中的“校时”部分。以广播的形式（无需表号）对电能表进行无密码校时为广播校时，广播校时只能对时间误差在5分钟之内的电能表时钟进行校正，并且将校正后的时间记录到“最近一次广播校时时间”。一旦广播校时成功，一天之内禁止再进行广播校时操作，即使操作，电能表也不响应广播校时。对于误差在5分钟之外的电能表进行广播校时也不能成功。

3.4.5 停电记录功能。电能表可记录总的停电次数，并能记录最近1～10次停电时发生时间及再次上电发生的时间。

3.5编程功能

3.5.1编程允许。由授权人打开电能表的按键铅封，按编程按键，LCD显示编程符号  ，电能表即处于编程状态，此时可用PC机或掌上电脑与电能表通讯完成编程和校时设置。

3.5.2编程禁止。当再次按下编程按键， 符号消失，电能表进入编程禁止状态。即使忘了按编程按键，电能表也会在45分钟后自动进入编程禁止状态，对电能表编程操作不再响应。

3.5.3表号。PC机或掌上电脑与电能表通讯的识别号。在抄表或设表时，必须输入电能表的正确表号，PC机或掌上电脑才能和电能表正常通讯。打开电能表的按键铅封，按住编程按键，可用掌上电脑的广播修改表号命令，修改表号。

3.5.4 电能表可对以下内容进行设置:

注：电能表的编程必须使用掌上电脑或PC机编设，所有的设置都有密码权限限制，如果密码权限不对设置将会失败。

密码管理：权限为0，默认密码是000000，密码客户可自行修改。2级以上权限可清零。

3.6 停电显示及唤醒功能

每次下电后，无按键操作，电能表将继续显示，超过设置的停电显示天数后熄灭。在熄灭状态下，可通过按查询键唤醒电能表、显示按键显示内容。

3.7 时钟功能

电能表采用专用时钟芯片，确保时间可靠。

3.8 故障报警功能

当电能表内部电池欠压、计量错误、内部存储器故障、时钟错误、时段错误时报警灯将闪烁提示电表故障，并且液晶上将会显示错误代码。液晶显示错误代码对照如下表所示：

3.9其他功能

3.9.1 可抄读当前1分钟有功平均功率、瞬时总功率、瞬时分相功率、分相电流电压、电网频率。

3.9.2 可抄读当前电能表的运行状态，包括：电能表类型、电能表运行状态字、波特率特征字等等。

四、运输和贮存

4.1 电能表的运输和外包装拆封不应受到剧烈冲击，并根据GB/T 13384-2008《机电产品包装通用技术条件》的规定运输贮存。

4.2 电能表放在仓库保存，应在原包装条件下，放置在台架上，叠放高度不超过5箱。拆箱后单只包装的电能表叠放高度不超过5只，小包装拆除的电能表不宜贮存。

五、常见故障的诊断、分析及排除方法

  5.1 分时表峰、平、谷电量之和小于总电量

出现此种情况可能原因有以下两种：

a设置时段与费率不对应，设有尖时段，电表就有尖电量，总电量应等于4种电量之和；

b设置时段程序正确，但安装前未对电表进行清零，在费率下有一定测试电量。

请核查电表，确认原因。如果是时段和费率不对，则需要重新设置费率参数。

5.2  485抄表时，“抄表失败”

有下列情形出现，则会导致抄表失败：a电表未上电；b表号输入不正确；c.  RS485A、B口接反；d同一线路上有两只相同表号的表，相互干扰，无法通信。请先确认是否是上述原因造成的，如果是，则修正后重新进行抄表；如果不是，请检查线路连接，核查RS485通讯连接是否正常。在线路连接正常，操作无误的情况，仍然抄表失败，则可能表内485接口有问题，建议联系厂家进行维修或者更换。

5.3当电能表内部电池欠压、计量错误、内部存储器故障、时钟错误、时段错误时报警灯将闪烁提示电表故障，并且液晶上将会显示错误代码。错误原因查找请参考3.8故障报警功能

5.4时钟超差

电能表中的时钟偏差比较大，可能原因：电表时钟芯片坏；电池欠压，电池欠压后，电表掉电，时钟会复位，偏离标准时间。建议联系厂家进行维修和更换。

六、免费更换和修理

6.1电能表自本公司发货日起18个月内，当用户在遵守电能表在运输、贮存、安装及使用中所规定的规格和条件，且本公司的封印仍完整未拆动或有电能计量部门的证明时，我公司负责免费给予更换或修理。

6.2对于虽已超过三包期限的产品，公司仍将对用户负责，为用户做好各项服务，包括继续实施合理的有偿维修服务，所需费用可协商解决。
